Config et install de la tête d'impression 1170

Outils nécessaires

• Tournevis Torx T10

• Clé de 13 mm

L'imprimante est expédiée en position sécurisée, ce qui signifie que l'accès à la porte d'accés aux encres ne sera pas possible tant que l'unité n'est pas allumée.
Lorsque l'alimentation est branchée sur l'imprimante, celle-ci commencera à démarrer et la ramènera à sa position initiale afin que l'accès
à la porte d'accés aux encres soit disponible.
Si l'imprimante ne se met pas sous tension lors de la mise sous tension, assurez-vous que l'aimant de la porte d'accés aux encres
est aligné avec le capteur blanc.
Une fois que l'imprimante s'est connectée et que vous pouvez ouvrir la porte d'accés aux encres, coupez l'alimentation de l'imprimante avant de passer aux étapes suivantes.


Avant d'installer la tête d'impression sur la base 1170, quelques clips d'expédition doivent être retirés.
Il est recommandé de conserver ces supports au cas où l'imprimante aurait besoin d'être transportée car ils garantissent que la tête d'impression reste scellée.


Ouvrez la porte d'accés aux encres et retirez le support du réservoir d'encre orange


Une fois retiré, installez les quatre cartouches d'encre de démarrage qui ont été envoyées avec l'imprimante.
Une fois insérées, les cartouches heurteront un ressort et se mettront en place.
Les cartouches d'encre de démarrage contiennent environ 125 ml de moins qu'une cartouche standard.
Ces cartouches ont été utilisées lors de la configuration de l'imprimante pendant la fabrication.

Ensuite, vous devrez enlever les clips de la station de capsulage.

Commencez par le clip le plus éloigné des cartouches d'encre,
tirez le clip vers les cartouches d'encre (1), puis faites-le glisser du côté droit de l'imprimante (2)

Ensuite, retirez le clip le plus proche des cartouches d'encre. Ce clip sort tout droit:

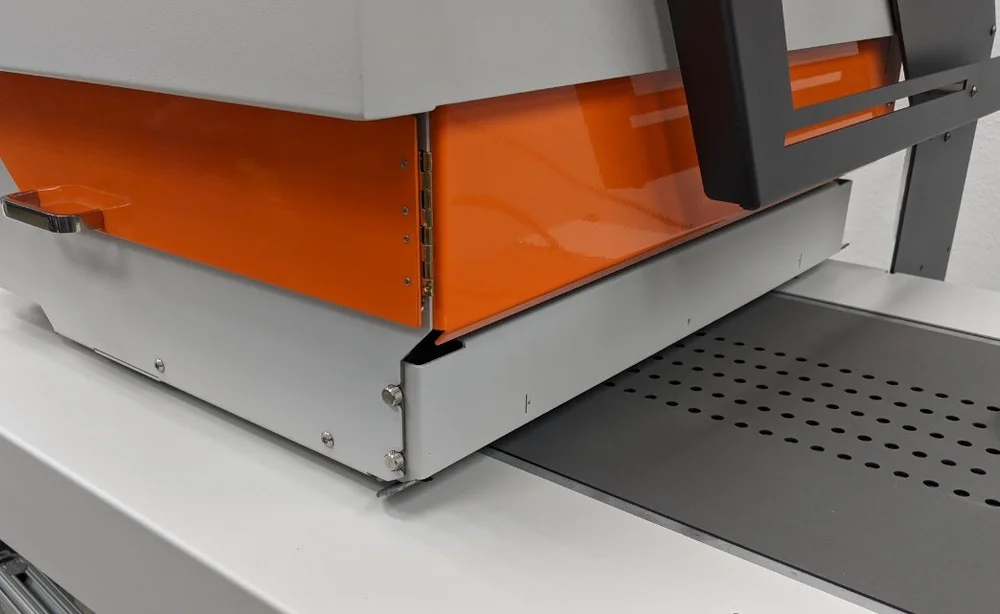

Une fois les clips retirés, installez la porte de la station de capsulage sur la tête d'impression.
À l'avant de la machine, il y a deux écrous à croisillons M3 et à l'arrière, il y a deux vis M3 qui peuvent être serrées à l'aide d'un tournevis torx T10.


REMARQUE: Assurez-vous que ces vis et boutons sont bien serrés car la porte agit comme une butée pour la station de bouchage.

La tête d'impression est maintenant prête à être montée sur le transport.

Une fois monté, fixez le connecteur du câble de l'encodeur M12 entre l'encodeur et l'arrière de la tête d'impression 1170.
Notez que cette connexion est très serrée et qu'une clé de 13 mm peut être utilisée pour aider à l'installer

Acheminez le câble jaune du capteur TOF vers l'arrière de la tête d'impression et branchez-le à côté du connecteur de l'encodeur.

Branchez un cordon Ethernet actif sur l'imprimante. L'imprimante, le pilote et l'interface tactile communiquent via des communications IP.
L'imprimante n'a pas besoin d'un accès Internet, cependant, cela limitera certaines de ses fonctionnalités telles que les mises à jour logicielles.

L'imprimante est maintenant prête à être mise sous tension.
Branchez un cordon d'alimentation et l'imprimante devrait démarrer - il n'y a pas d'interrupteur d'alimentation sur l'imprimante 1170.
