Remplacement du traîneau de service

Le traîneau de service (ou station de service) est chargé de boucher la tête d'impression et de collecter l'encre pour l'entretien (cycles de nettoyage).
Le traîneau de service possède une lingette textile qui est remplacée par une partie propre et sèche chaque fois que la tête d'impression
est mise en position de repos (déplacée vers le côté de la porte de l'imprimante où la station de service est installée).
La mise en position de repos se produit pendant le contrôle du traîneau ou pendant chaque cycle de nettoyage autre que le nettoyage rapide.
Après environ 750 cycles de mise en position de repos, le traîneau de service devra être remplacé.

Ces instructions peuvent également être utilisées si le traîneau se bloque.
Un décrochage du traîneau de service indique qu'il ne va peut-être pas jusqu'à la position d'origine et donc ne remplace pas la partie sale de la lingette textile.


Les erreurs de décrochage du traîneau de service peuvent être effacées à l'aide du bouton d'effacement d'erreur -
Notez que les codes d'erreur peuvent être référencés dans la section des codes d'erreur de notre site Web:


Pour vérifier le traîneau de service, accédez à la page d'aide de l'interface et maintenez enfoncé le bouton Vérifier le traîneau de service.
Cette vérification garantira que le traîneau de service peut se déplacer comme prévu:


Si un décrochage du traîneau de service se produit, cela peut indiquer que le traîneau de service n'est pas aligné ou que quelque chose interfère avec son mouvement.

Pour éjecter le traîneau de service, retirez d'abord le couvercle d'entrée inférieur à l'aide d'un tournevis Torx T10.
Notez que les vis doivent seulement être desserrées.

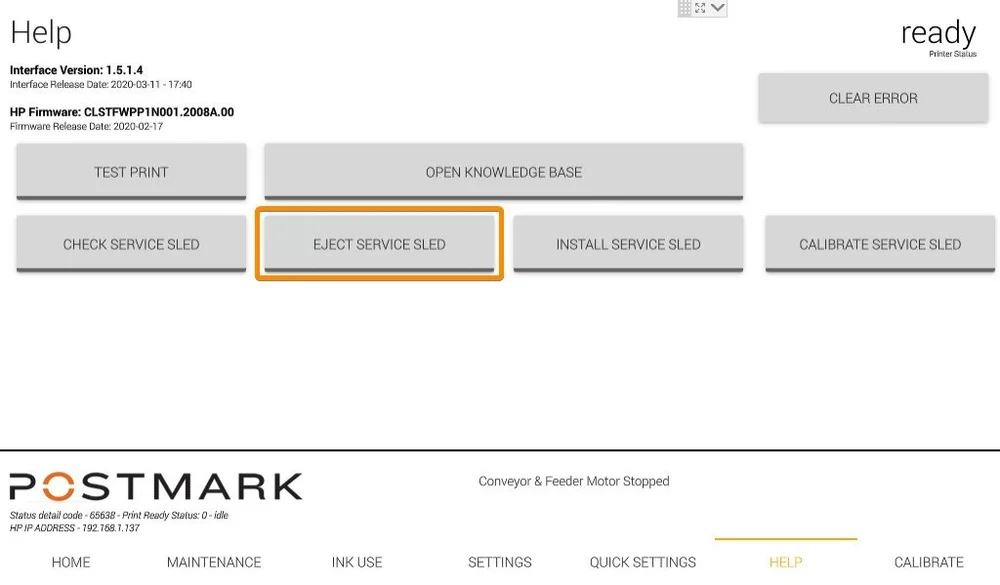

Accédez à l'onglet d'aide sur l'écran tactile et maintenez le bouton «éjecter le traîneau de service»
Le traîneau de service doit tenter de s'éjecter de la tête d'impression.


Une fois près de la sortie, prenez le traîneau de service et retirez-le.
Le bouton d'éjection du traîneau de service peut être utilisé plusieurs fois pour aider à l'éjection.


Remarque: il y a peut-être de l'encre sur le traîneau de service.

Si le traîneau de service ne peut pas être retiré, consultez la fin de cet article pour plus d'informations sur l'avancement manuel du traîneau de service.


Une fois retiré, réinsérez le nouveau chariot de service dans l'imprimante jusqu'à ce qu'il s'arrête. REMARQUE: ne le forcez pas dans l'imprimante.


Une fois en position, maintenez le bouton Installer le traîneau de service enfoncé tout en appliquant une légère pression sur le traîneau de service jusqu'à ce que les engrenages de l'imprimante commence à tirer le traîneau de service.
Les moteurs commenceront à tirer et à pousser le traîneau de service jusqu'à ce que les engrenages s'alignent.
Lorsque tout est aligné, l'imprimante commence à déplacer le traîneau de service dans l'imprimante.


Une fois le traîneau de service installé, réinstallez le couvercle d'entrée inférieur en vous assurant que les vis sont bien serrées. Le couvercle d'entrée inférieur agit comme un arrêt dur pour le traîneau de service.


Une fois la porte du couvercle d'entrée inférieure installée, appuyez sur le bouton de calibrage du chariot de service à partir de la page d'aide:


Le traîneau de service effectuera maintenant quelques étapes d'étalonnage pour savoir où se trouve le point d'arrêt.
Cela l'aidera à suivre la quantité de textile restant dans le traîneau de service.
L'installation du traîneau de service devrait maintenant être terminée.


Retrait manuel du plateau de service


Dans certains cas, le moteur du traîneau de service peut ne pas être assez puissant pour éjecter le traîneau de service s'il est mal aligné.
Dans ce cas, il est conseillé de tourner manuellement l'engrenage du plateau de service à l'arrière de l'imprimante.


Avant de commencer, assurez-vous que l'imprimante est débranchée.


Commencez par retirer le capot arrière supérieur de l'imprimante avec un tournevis Torx T20:


Une fois retiré, retirez les trois vis fixant le couvercle arrière inférieur à l'aide d'un Torx T20:


Le moteur d'entraînement et l'engrenage de la station de service doivent maintenant être accessibles.
Notez qu'il est possible de retirer ces engrenages si trop de pression est appliquée.
Pour déplacer le traîneau de service vers le couvercle d'entrée inférieur (où le traîneau de service est retiré),
tournez le plus grand pignon comme montré ci-dessous dans le sens des aiguilles d'une montre.

Conseils si vous ne parvenez pas à éjecter le plateau de service:


1) Exécutez la commande "Eject Service Sled" dans l'interface et laissez le traîneau se déplacer jusqu'à ce que le moteur ne puisse plus le déplacer


2) Débranchez le système pour que le moteur puisse bouger librement


3) Déterminez quel côté du traîneau est le plus profond dans l'imprimante


4) Tirez légèrement sur la face inférieure du traîneau du côté le plus profond tout en poussant légèrement sur le côté du traîneau le plus éloigné de l'imprimante.
Cela ne libérera probablement PAS le côté qui se coince, mais cela soulagera les dents sur le dessous du traîneau.


5) Faites pivoter (à la main) le grand engrenage montré dans l'image ci-dessus dans le sens des aiguilles d'une montre tout en soulevant
et en tirant vers l'arrière sur la face inférieure du traîneau du côté le plus profond dans l'imprimante.
Il y a une petite découpe carrée sur le bas du traîneau à côté des dents qui fournit le plus de couple lors de la réinitialisation des engrenages.
Cette découpe peut être difficile à tirer à la main car il n'y a pas beaucoup de place, mais c'est la meilleure prise pour corriger la position des engrenages.
Tirez jusqu'à ce que l'engrenage se mette en place.


6) Une fois l'engrenage en place, continuez à faire tourner l'engrenage dans le sens des aiguilles d'une montre tout en tirant sur le centre du traîneau de service jusqu'à ce que vous puissiez le retirer


7) Centrez le traîneau de service mais ne l'enfoncez pas trop loin dans l'imprimante


8) Rebranchez l'alimentation du système et exécutez la fonction «Install Service Sled»


9) Le moteur commencera à essayer de tirer le traîneau dans l'imprimante


10) Appuyez lentement et très doucement sur les deux côtés du traîneau jusqu'à ce que la station d'engrenage attrape la dent initiale sur le dessous du traîneau. Cette dent est plus grande que les autres et ne sera prise que par l'espace dans l'engrenage blanc indiqué sur votre photo.
Si l'engin ne semble pas attraper, appuyez un peu plus fort des deux côtés, mais ne forcez pas le traineau.
Vous entendrez probablement un bruit de cognement - cela signifie que l'engin est sur le point d'attraper.
Il est maintenant essentiel de regarder et de vérifier si le traîneau est tiré dans l'imprimante sans se déformer.
Si cela va de travers, vous devrez probablement répéter ce processus.


11) Réinstallez la porte du traîneau et exécutez la fonction «Vérifier le traîneau d'entretien».
Si le traîneau est tordu, il affichera "serviceStationStall" comme vous l'avez vu précédemment.
Sinon, l'interface affichera «prêt».
