Réglage de l'interrupteur de fin de course.


La tête d'impression 1170 utilise un interrupteur de fin de course pour définir sa position d'origine (0 / la plus basse).
Cet interrupteur de fin de course a un petit réglage pour élever ou abaisser la position d'origine de la tête d'impression.
Cela peut être utile si la tête d'impression se trouve trop loin de sa position d'origine
ou interfère avec le transport quand elle se trouve en position d'origine.

Outils nécessaires:


Tournevis Torx T20
Tournevis Torx T10

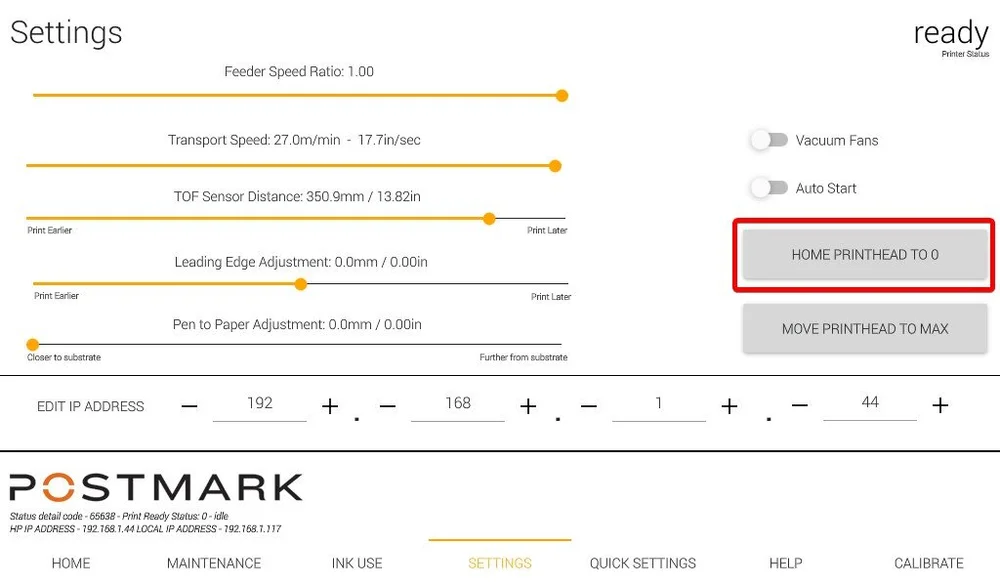

Avant de commencer, assurez-vous que l'imprimante est dans sa position d'origine (0 mm).
Retirez ensuite le capot supérieur qui est fixé avec 4 vis M4 x 8 mm à l'aide d'un tournevis Torx T20:


Remarque: les deux jeux supplémentaires de trous sur les capots supérieurs sont volontairement laissés sans vis
pour faciliter l'accès au capot supérieur lorsque la tête d'impression est installée.


Remarque: Si le 1170 est installé sur une base 1170 de 1ère génération, vous devrez retirer les 4 vis M8 qui le fixent au cadre (hex. 4 mm).
Soulevez ensuite la tête d'impression de ses fentes de montage et posez les broches de montage de la tête d'impression
(sous les poignées) sur le dessus du cadre.
Une fois qu'il est sur le dessus du cadre, il peut être glissé vers l'arrière des fentes pour accéder aux vis 1 et 4.


Une fois le capot supérieur retiré, identifiez la limite inférieure.
La limite inférieure se trouve du côté de l'entrée (à droite en regardant de l'avant) de la tête d'impression.


Le bras de l'interrupteur de fin de course peut être réglé en desserrant les deux vis M3 (torx T10) et en faisant glisser le bras d'avant en arrière.


Il peut être nécessaire de retirer le support de l'interrupteur de fin de course pour accéder à l'une des vis M3 sur le bras de l'interrupteur
de fin de course, ce qui peut être fait via deux vis M4 x 8 (torx T20):


Si la position d'origine de la tête d'impression doit être inférieure, faites glisser le bras de l'interrupteur de fin de course à l'écart (à gauche)
de l'interrupteur de fin de course et serrez la vis qui est visible.
Ensuite, à partir de l'onglet Paramètres, appuyez sur le bouton Tête d'impression d'origine sur 0 pour déplacer la tête d'impression
vers sa nouvelle position d'origine.
Répétez si nécessaire.


Si la position d'origine de la tête d'impression est trop basse, desserrez les vis du bras de l'interrupteur de fin de course et à partir de la page d'accueil,
déplacez la tête d'impression à la hauteur de position d'origine souhaitée à l'aide de la fonction de hauteur de tête d'impression définie.
Lorsque la tête d'impression est à la hauteur souhaitée, faites glisser le bras de l'interrupteur de fin de course
de sorte qu'il soit juste à gauche de l'interrupteur de fin de course.
Une fois en position, serrez la vis visible et à partir de l'onglet des paramètres, utilisez l'option «tête d'impression à 0» pour vérifier la position.

Répétez si nécessaire.


Une fois la position d'origine souhaitée atteinte, serrez la vis M3 restante sur le bras de l'interrupteur de fin de course
en retirant le support de l'interrupteur de fin de course ou en déplaçant la hauteur de la tête d'impression à 20 mm.


Remettez en place le couvercle orange en faisant à l'envers la manipulation de retrait.
