Étalonnage de la tête d'impression Postmark 1170



La tête d'impression Postmark 1170 se compose de 14 têtes d'impression individuelles (appelées matrices) qui sont attachées sur une barre.
C'est pourquoi la tête d'impression consommable peut être appelée «Bar-in-Box» ou BnB.
Vous trouverez ci-dessous une image qui montre ces matrices individuelles sur la barre d'impression:



Afin de garantir un chevauchement transparent entre ces matrices, nous avons inclus un étalonnage rapide intégré à notre interface.


Avant de commencer, assurez-vous d'avoir du beau papier d'au moins 11,7 "de large x 8,5" de long et que la hauteur de la tête d'impression est réglée en conséquence.
Nous recommandons un papier plus épais lors de l'impression avec un fond perdu pour s'assurer qu'il n'y a pas de trou ou d'écart.


Allez à la page d'aide et maintenez enfoncé le bouton «Test d'impression».


L'imprimante doit entrer en mode d'impression

Remarque: l'imprimante est prête à imprimer une fois que l'imprimante affiche «traitement» et que le cercle vert apparaît dans le coin inférieur droit:


Voici à quoi devrait ressembler l'impression de test:


Bien que l'alignement vertical puisse être ajusté,
l'alignement principal sur lequel nous allons nous concentrer est l'alignement horizontal (combien de chevauchement entre les matrices).


En haut de l'impression de test, toutes les matrices ont été étiquetées de 13 à 00.
Leurs points de chevauchement sont également étiquetés de A à M, c'est là que nous rechercherons les problèmes d'assemblage et apporterons des corrections.


Accédez à l'écran d'étalonnage sur l'écran tactile.


Pour l'alignement horizontal, nous utiliserons la partie supérieure de l'écran qui a chaque zone de chevauchement de zone imprimée sur l'impression de test.



Chacune de ces zones de lettres correspond aux points de couture imprimés sur l'impression test.


L'imprimante peut être réglée de -8 à +8 dans chaque zone. +8 serait le montant maximum de chevauchement tandis que -8 serait l'écart maximum.
Pour calibrer nous allons faire des ajustements, envoyer le calibrage, réimprimer le motif de test et répéter jusqu'à ce que le calibrage soit suffisant.


Commencez par inspecter votre test d'impression et recherchez toutes les zones qui ont des lignes comme indiqué ci-dessous:
Pas assez de chevauchement - (ligne blanche vue dans la zone B):

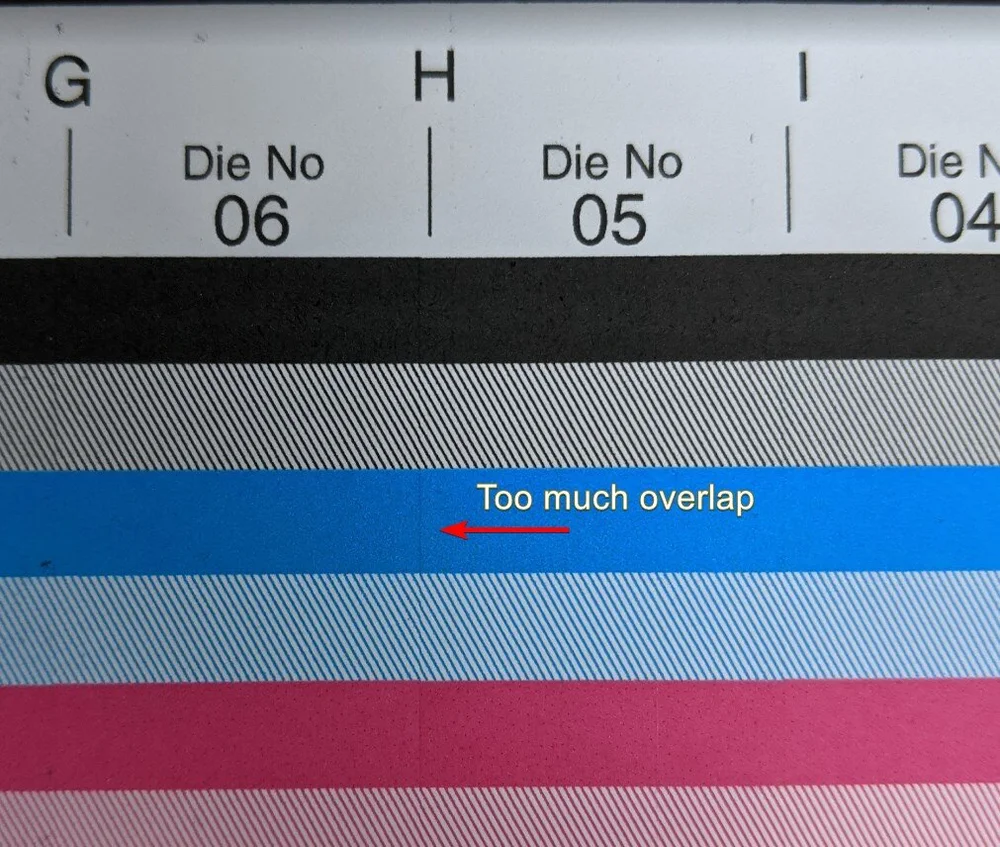

Trop de chevauchement - (ligne plus sombre vue dans la zone H):


Pour les zones comportant des lignes blanches, augmentez le chevauchement des zones sur l'écran tactile.


Dans nos images d'exemple ci-dessus, nous allons augmenter la zone B de 2 et diminuer la zone H de 2.
Une fois que nous avons défini tous les réglages, nous appuierons sur le bouton d'envoi d'étalonnage.



LA TÊTE D'IMPRESSION DOIT ÊTRE EN POSITION BOUCHÉE & ÉTAT "PRÊT" AVANT L'ENVOI DE TOUTE VALEUR D'ÉTALONNAGE.
SI VOUS AVEZ RÉCEMMENT EFFECTUÉ UN TEST D'IMPRESSION,
ATTENDEZ 30 SECONDES POUR QUE LA TÊTE D'IMPRESSION SE COUVRE AVANT D'ENVOYER LES VALEURS D'ÉTALONNAGE



Une fois l'étalonnage envoyé, répétez le processus en imprimant un autre test d'impression et en revérifiant vos zones ajustées.


Si une ligne blanche apparaît toujours après avoir augmenté le chevauchement de zone, continuez à faire de petites augmentations (1 ou 2 unités).
Si une zone commence à avoir trop de chevauchement, faites de petites diminutions (1 ou 2 unités).


Il est toujours préférable d'avoir un chevauchement qu'un espace, en particulier lors de l'impression sur des matériaux inégaux.
Au fur et à mesure que la tête d'impression s'éloigne du support, les lignes de couture apparaîtront plus drastiques comme illustré
ci-dessous en raison de la façon dont l'encre se déplace dans l'air:




Il convient également de noter que l'étalonnage peut changer en fonction de la distance entre le support et l'imprimante.
Il est toujours préférable d'être aussi proche que possible du support pour minimiser les problèmes de chevauchement.
Le fait de disposer de l'étalonnage directement sur l'interface permet des ajustements rapides pour différents travaux.
