Sens de rotation de l'encodeur 1170

L'imprimante 1170 nécessite que l'encodeur tourne dans une direction spécifique afin de recevoir des impulsions d'encodage.

Si vous utilisez un encodeur TR1 fourni par Postmark, le sens de rotation de la roue doit être comme indiqué ci-dessous avec les params d'usine par défaut:

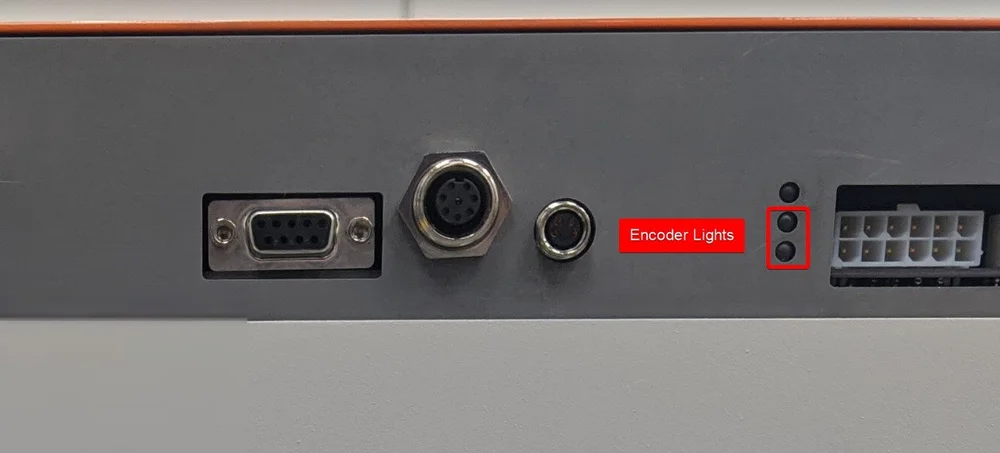

Pour vérifier si le sens de rotation de l'encodeur est correct, les voyants à l'arrière de la machine peuvent être utilisés.
À la main, déplacez la courroie de transport très lentement jusqu'à ce que vous puissiez voir les impulsions individuelles de l'encodeur sur les lumières arrière.
Si le sens de rotation de l'encodeur est correct, les lumières doivent être séquencées du bas vers le haut:

Si les voyants à l'arrière de la machine séquencent de haut en bas, il existe deux solutions pour inverser le sens de l'encodeur.

1. Déplacez physiquement l'encodeur de sorte que la roue tourne dans le sens opposé.

2. Changez les cavaliers sur la carte utilitaire 1170 comme indiqué ci-dessous:

Retirez le couvercle orange supérieur de la tête d'impression 1170 en retirant 4 vis M4:

Identifiez la carte utilitaire 1170 - il devrait y avoir deux petits cavaliers sur une section indiquant «Encoder Direction»

Position d'usine par défaut:

Position alternative (inversera la direction de l'encodeur en interne):

Notez que le 1170 nécessite un type d'encodeur spécifique pour fonctionner.
Pour les installations n'utilisant pas un encodeur fourni par POSTMARK, veuillez consulter les spécifications d'encodeur ci-dessous


Encodeur


Connecteur - M12 eurofast 8 broches
Tension d'entrée: 5,0 V
Type de sortie: Line Driver


Quadrature encoder needs to represent 600 lines per inch (2400 quadrature counts per inch). (Trop technique, je ne comprends pas !)


Encodeur recommandé:

EPC - TR1-U1R6-3600NV1QHV-K00

Télécharger le modèle CAD de l'encodeur TR1
